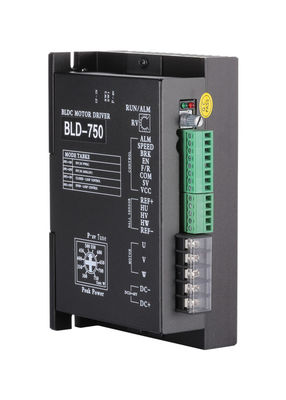

750W ब्रशलेस डीसी मोटर चालक MAX 25A 20000RPM खुला / बंद लूप नियंत्रण
ब्रशलेस डीसी ड्राइवर:
विशेषताएं:
BLD-750 750W की शक्ति और ब्रश रहित मोटर के साथ तीन-चरण DC के लिए उपयुक्त है।यह उत्पाद उच्च टोक़, कम शोर और कम कंपन के साथ उन्नत डीएसपी नियंत्रण प्रौद्योगिकी के साथ डिज़ाइन किया गया है। त्वरित प्रारंभ और रोकें सुविधाएं।वहीं, इसमें पीआईडी करंट और स्पीड क्लोज्ड लूप कंट्रोल, ओवर वोल्टेज, अंडर वोल्टेज, ओवर करंट, ओवर टेम्परेचर आदि प्रोटेक्टिव फंक्शन है।एहसास हुआ मैनुअल गति समायोजन और ऊपरी कंप्यूटर एनालॉग वोल्टेज गति समायोजन, ऊपरी कंप्यूटर पल्स आवृत्ति गति समायोजन की सही एकता।
विद्युत पैरामीटर:
| पैरामीटर | मिनट | रेटेड | मैक्स | इकाई |
| मोटर हॉल कोण | 120°/240° | |||
| डीसी इनपुट वोल्टेज | १८ | 48 | 52 | वी |
| ड्राइविंग वर्तमान आउटपुट | - | - | 25 | ए |
| लागू मोटर गति | - | - | 20000 | आरपीएम |
| हॉल सिग्नल वोल्टेज | - | - | 5 | वी |
| हॉल सिग्नल करंट | 20 | एमए | ||
| बाहरी पोटेंशियोमीटर | 10k | मैं | ||
| संकेत | टर्मिनल | विषय |
| उत्पादन संकेत |
एएलएम | मोटर या ड्राइवर फॉल्ट सिग्नल आउटपुट सिग्नल को नियंत्रित करता है, जो सामान्य रूप से 5V होता है, और गलती होने पर स्तर 0V होता है। |
| स्पीड | मोटर की परिचालन गति के अनुरूप, संबंधित पल्स आवृत्ति आउटपुट है।स्पीड-आउट के साथ, मोटर की गति की गणना की जा सकती है। गणना सूत्र है: एन(आरपीएम)=(एफ/पी)*60/3 एफ: आउटपुट पल्स फ्रीक्वेंसी (एचजेड); पी: मोटर ग्रेड लॉगरिदम (एन: मोटर स्पीड) उदाहरण के लिए: मोटर 4 पोल एफ = 1 सेकंड / 2 एमएमएस = 500 हर्ट्ज एन(आरपीएम)=(500/4)*60/3=2500 |
|
| नियंत्रण संकेत |
नि: | जब बीआरके और कॉम टर्मिनल डिस्कनेक्ट हो जाते हैं या उच्च स्तर इनपुट होता है, मोटर ब्रेक बंद हो जाता है।जब मोटर छोटी या निम्न स्तर की होती है, तो मोटर चलती है। |
| एन | जब EN टर्मिनल को COM टर्मिनल से काट दिया जाता है या उच्च-स्तरीय इनपुट इनपुट है, मोटर धीरे-धीरे बंद हो जाती है।जब शार्ट-सर्किट या निम्न-स्तरीय इनपुट का उपयोग किया जाता है, मोटर चलती है। |
|
| NS | जब एफ/आर टर्मिनल COM टर्मिनल के साथ शॉर्ट-सर्किट होता है या उच्च स्तरीय इनपुट, मोटर आगे घूमती है, और जब शॉर्ट-सर्किट या निम्न-स्तरीय इनपुट का उपयोग किया जाता है, मोटर उलट जाती है। |
|
| कॉम | सार्वजनिक बंदरगाह (OV संदर्भ स्तर) | |
| एसवी | बाहरी गति पोटेंशियोमीटर बाहरी एनालॉग सिग्नल इनपुट③ पल्स फ़्रीक्वेंसी इनपुट | |
| वीसीसी | बाहरी पोटेंशियोमीटर इंटरफ़ेस | |
| हॉल सिग्नल | आरईएफ+ | डीसी ब्रशलेस मोटर हॉल सिग्नल बिजली की आपूर्ति। |
| हू | डीसी ब्रशलेस मोटर हॉल सिग्नल एचयू। | |
| एचवी | डीसी ब्रशलेस मोटर हॉल सिग्नल एचवी। | |
| एचडब्ल्यू | डीसी ब्रशलेस मोटर हॉल सिग्नल एचडब्ल्यू। | |
| संदर्भ- | डीसी ब्रशलेस मोटर हॉल सिग्नल ग्राउंडेड है। | |
| मोटर संबंध |
यू | डीसी ब्रशलेस मोटर यू चरण। |
| वी | डीसी ब्रशलेस मोटर वी चरण। | |
| वू | डीसी ब्रशलेस मोटर डब्ल्यू चरण। | |
| शक्ति संबंध |
डीसी | नकारात्मक ध्रुव के लिए डीसी पावर इनपुट। |
| डीसी+ | डीसी पावर इनपुट सकारात्मक है।(वोल्टेज रेंज DC24V-DC52V) |
आयाम:
