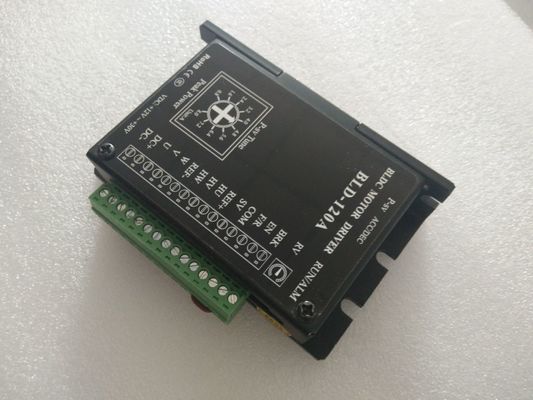

औसत कार सीएनसी मशीन ब्रशलेस डीसी मोटर चालक बीएलडी-120 ए 12-24 वी 20000 आरपीएम काला बीएलडीसी मोटर समर्थन
विद्युत पैरामीटर:
| पैरामीटर | मिनट | रेटेड | मैक्स | इकाई |
| मोटर हॉल कोण | 120°/240° | |||
| डीसी इनपुट वोल्टेज | 12 | 24 | 30 | वी |
| ड्राइविंग वर्तमान आउटपुट | 0 | 5 | 8 | ए |
| लागू मोटर गति | 0 | 20000 | आरपीएम | |
| हॉल सिग्नल वोल्टेज | 4.5 | 5 | 5.5 | वी |
| हॉल सिग्नल करंट | 20 | एमए | ||
| बाहरी पोटेंशियोमीटर | 10k | मैं | ||
| फ्लैग परिभाषाएं | |
| डीसी + / डीसी- | डीसी पावर एंट्री (डीसी 24 वी ~ डीसी 48 वी) सकारात्मक और नकारात्मक उलट नहीं है |
| यू, वी, डब्ल्यू | मोटर लीड (यू, वी, डब्ल्यू से जुड़ी मोटी लाइन) |
| हू, एचवी, एचडब्ल्यूई | हॉल सिग्नल लाइन (पतली पिक हू, एचवी, एचडब्ल्यू) |
| आरईएफ + | हॉल सकारात्मक बिजली की आपूर्ति (मोटर हॉल + 5 वी को बिजली की आपूर्ति) |
| संदर्भ- | हॉल नेगेटिव पावर सप्लाई - (इस पोर्ट से जुड़ा हॉल ग्राउंड) |
| वीसीसी | पावर पोर्ट बाहरी पोटेंशियोमीटर (अन्य बाहरी सर्किटरी के लिए नहीं, केवल पोटेंशियोमीटर बिजली का उपयोग कर सकता है) |
| एसवी | बाहरी पोटेंशियोमीटर टर्मिनल (गति नियंत्रण निर्देश देखें) |
| कॉम | सार्वजनिक बंदरगाह (निम्न स्तर) |
| NS | दिशा: छोड़ें या उच्च आगे और कम रिवर्स |
| एन | सक्षम करें: उच्च / निम्न स्टॉप / रन |
| नि: | तेज ब्रेक: हाई / लो स्टॉप / रन |
| स्पीड | स्पीड सिग्नल आउटपुट पोर्ट |
| अलार्म | अलार्म सिग्नल आउटपुट पोर्ट |
ब्रशलेस डीसी ड्राइवर:
विशेषताएं:
त्वरण/मंदी समय सेटिंग
मैक्सिमुन वर्तमान आउटपुट सेटिंग
मोटर टॉर्क होल्डिंग
पुनः आरंभ करें
विभिन्न अलार्म संकेत
आंतरिक पोटेंशियोमीटर गति नियंत्रण
बाहरी एनालॉग सिग्नल गति विनियमन
पीडब्लूएम गति नियंत्रण
आयाम:
