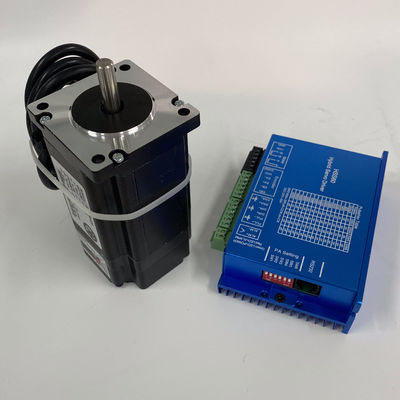

NEMA 24 3N.m बंद लूप स्टेपर मोटर स्टेप सर्वो मोटर और CE, ISO9001 के साथ ड्राइवर
विद्युत पैरामीटर:
| तरीका | चरण कोण | वर्तमान (ए) | प्रतिरोध (Ω ± 10%) |
अधिष्ठापन |
टोर्क पकड़ना |
मोटर की लंबाई |
एनकोडर संकल्प (पीपीआर) |
|
सूटबेल ड्राइवर |
| 60HSE3N-D25 | 1.8° | 5 | 0.45 | १.८ | 3 | 88 | 1000 | 1.55 | एचएसएस60 |
विशेषताएं:
स्टेपर मोटर बंद लूप सिस्टम, कभी भी कदम न खोएं।
मोटर आउटपुट टॉर्क और काम करने की गति में सुधार करें।
लोड के आधार पर स्वचालित वर्तमान समायोजन, कम तापमान बढ़ रहा है।
सभी यांत्रिक लोड स्थितियों के लिए उपयुक्त (कम कठोरता बेल्ट चरखी और पहिया शामिल करें), लाभ पैरामीटर को समायोजित करने की कोई आवश्यकता नहीं है।
मोटर सुचारू रूप से और कम कंपन, त्वरण और मंदी पर उच्च गतिशील प्रदर्शन का काम करता है।
उच्च गति से शून्य गति तक कोई कंपन नहीं
ड्राइव नेमा 24 सीरीज 3N.m क्लोज्ड लूप स्टेपर मोटर।
दालों की प्रतिक्रिया आवृत्ति 200KHZ . तक पहुंच सकती है
16 प्रकार के माइक्रोस्टेप्स पसंद, उच्चतम 51200 माइक्रोस्टेप्स / रेव।
वोल्टेज रेंज: DC24V ~ 50V
ओवर-करंट, ओवर-वोल्टेज और पोजिशन अल्ट्रा डिफरेंस प्रोटेक्शन
मोटर आयाम:
चालक आयाम:
टोक़ / आवृत्ति वक्र:
विद्युत पैरामीटर
| वोल्टेज सीमा | DC24 ~ 50V |
| मौजूदा शिखर | पीक 6.0 ए (लोड के अनुसार वर्तमान परिवर्तन) |
| लॉजिक इनपुट करंट | 7~20mA |
| आवृत्ति | 0 ~ 200 किलोहर्ट्ज़ |
| उपयुक्त मोटर | 42HSE05N |
| एनकोडर लाइनें | 2500 |
| इन्सुलेशन प्रतिरोध | >=500MΩ |
पर्यावरण पैरामीटर
| शीतलन विधि | प्राकृतिक या रेडिएटर | |
|
ऑपरेटिंग |
संचालन के अवसर | धूल, तेल, जंग गैस से बचने की कोशिश करें |
| ऑपरेटिंग तापमान | 0 ~ 50 ℃ | |
| ऑपरेटिंग आर्द्रता | 40 ~ 90% आरएच | |
| कंपन | 5.9 मीटर/सेक (अधिकतम) | |
| भंडारण तापमान | -20 ℃ ~ 65 ℃ | |
| वज़न | लगभग 300g | |
हम मोटर की गुणवत्ता, बेहतर प्रदर्शन, लंबे जीवन का उपयोग सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कच्चे माल का उपयोग करते हैं:
अनुप्रयोग:
स्टेपर मोटर व्यापक रूप से उत्कीर्णन मशीन, कपड़ा मशीन, 3 डी प्रिंटर, चिकित्सा उपकरण, मंच प्रकाश उपकरण, रोबोट, सीएनसी, संगीत फव्वारा, और अन्य औद्योगिक स्वचालित उपकरण में लागू होते हैं।
