प्रदर्शन के साथ नेमा 42 बंद लूप स्टेपर मोटर 20N.M स्टेपर ड्राइवर

मोटर विशिष्टता

• भाग संख्या: 110HCE20N-B39
• चरण की संख्या: 3 चरण
• चरण कोण: 1.2 डिग्री
• होल्डिंग टॉर्क: 20 एनएम (2750oz.in)
• रेटेड वर्तमान / चरण: 4.2 ए
• चरण प्रतिरोध: 1.88 ओम ± 10%
• अधिष्ठापन: 18 एमएच ± 20% (1 किलोहर्ट्ज़)
• फ़्रेम का आकार: 110 x 110 मिमी
• शरीर की लंबाई: 221 मिमी
• दस्ता व्यास: Φ19 मिमी
• शाफ्ट की लंबाई: 39 मिमी
• दस्ता प्रकार: कीलोट के साथ

एनकोडर विशिष्टता

• आउटपुट सर्किट प्रकार: विभेदक प्रकार
• एनकोडर संकल्प: 1000
• आउटपुट सिग्नल चैनल: 2 चैनल
• आपूर्ति वोल्टेज न्यूनतम: 4V
• आपूर्ति वोल्टेज अधिकतम: 5V
• आउटपुट करंट: 100mA
• आउटपुट उच्च वोल्टेज: 5V
• आउटपुट कम वोल्टेज: 4.5V
• आउटपुट फ्रीक्वेंसी मैक्स: 60kHZ

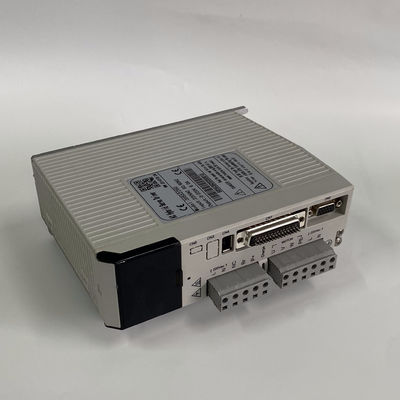

चालक विशिष्टता

• 1.32-बिट डीएसपी और वेक्टर क्लोज्ड-लूप कंट्रोल टेक्नोलॉजी
  2. कदम खोने के बिना, स्थिति में उच्च सटीकता
  3. मोटर आउटपुट टॉर्क और काम करने की गति में सुधार करें
  4. परिवर्तनीय वर्तमान नियंत्रण प्रौद्योगिकी, मोटर तापमान वृद्धि को रोकें
  5. यांत्रिक लोड स्थितियों (कम-कठोरता वाले पुली सहित) की विविधता के लिए अनुकूल, लाभ पैरामीटर को समायोजित करने की कोई आवश्यकता नहीं है
  6. चिकनी और भरोसेमंद चलती, कम कंपन, तेजी लाने और कम करने में काफी सुधार
  7. कंपन के बिना शून्य गति स्थिर की क्षमता
  8. 3-चरण 86 (एनईएमए 34) और 110 (एनईएमए 42) हाइब्रिड सर्वो मोटर के लिए अनुकूल
  9. मैक्सिमम स्टेप-पल्स फ्रीक्वेंसी 200KHZ
  10.माइक्रो स्टेप 200-65535 पल्स/रेव
  11.वोल्टेज रेंज AC150-220V
  12. वर्तमान में, वोल्टेज से अधिक और स्थिति संरक्षण से अधिक
  13. छह डिजिटल ट्यूब डिस्प्ले, पैरामीटर सेट करने में आसान और मोटर चलने की स्थिति की निगरानी

विद्युत पैरामीटर:

मोटर आयाम:

चालक स्थापना का आकार: (मिमी)

ड्राइवर राइटिंग आरेख:

अनुप्रयोग:

  यह स्वचालन उपकरण और इंस्ट्रूमेंटेशन के लिए उपयुक्त है जिसकी आवश्यकता होती है
बड़े टॉर्क, जैसे: उत्कीर्णन मशीन, सिलाई मशीन, वायर-स्ट्रिपिंग मशीन, मार्किंग मशीन, कटिंग मशीन, लेजर फोटो कम्पोजिंग मशीन, प्लॉटिंग इंस्ट्रूमेंट, न्यूमेरिकल कंट्रोल मशीन टूल, ऑटोमैटिक असेंबली इक्विपमेंट आदि।यह कम शोर और उच्च गति वाले उपकरणों में अच्छे प्रदर्शन के साथ है।
