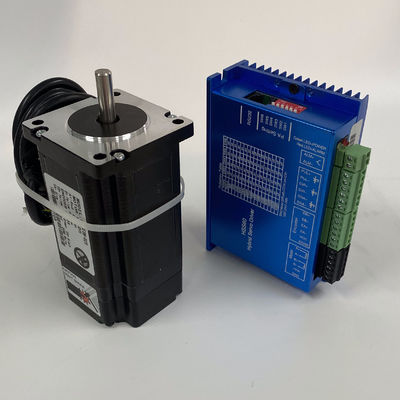

2N.m बंद लूप नेमा 23 स्टेपर मोटर और एनकोडर के साथ ड्राइवर 1000PPR उच्च टोक़ उच्च गति
विद्युत पैरामीटर:
| तरीका | चरण कोण | वर्तमान (ए) | प्रतिरोध (Ω±10%) |
अधिष्ठापन |
टोर्क पकड़ना |
मोटर की लंबाई |
एनकोडर संकल्प (पीपीआर) |
|

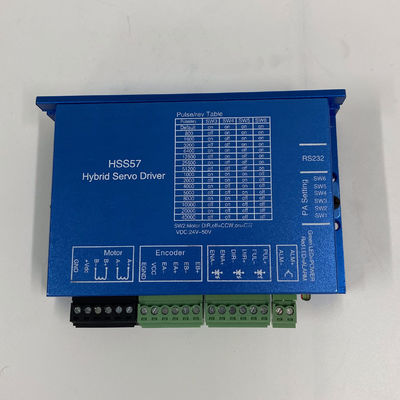

सूटबेल ड्राइवर |
| 57HSE2N-D25 | 1.8° | 4.2 | 0.5 | 1.8 | 2 | 76 | 1000 | 1.15 | एचएसएस57 |
विशेषताएं:
स्टेपर मोटर बंद लूप सिस्टम, कभी भी कदम न खोएं।
मोटर आउटपुट टॉर्क और काम करने की गति में सुधार करें।
ड्राइव नेमा 23 सीरीज 2N.m क्लोज्ड लूप स्टेपर मोटर।
दालों की प्रतिक्रिया आवृत्ति 200KHZ . तक पहुंच सकती है
RS232 पोर्ट समर्थित पैरामीटर सेटिंग है।
वोल्टेज रेंज: DC24V ~ 50V
ओवर-करंट, ओवर-वोल्टेज और पोजिशन अल्ट्रा डिफरेंस प्रोटेक्शन
मोटर आयाम:
चालक आयाम:
टोक़ / आवृत्ति वक्र:
विद्युत पैरामीटर
| वोल्टेज की सीमा | DC24 ~ 50V |
| मौजूदा शिखर | पीक 6.0 ए (लोड के अनुसार वर्तमान परिवर्तन) |
| लॉजिक इनपुट करंट | 7~20mA |
| आवृत्ति | 0 ~ 200 किलोहर्ट्ज़ |
| उपयुक्त मोटर | 42HSE05N |
| एनकोडर लाइनें | 2500 |
| इन्सुलेशन प्रतिरोध | >=500MΩ |
पर्यावरण पैरामीटर
| शीतलन विधि | प्राकृतिक या रेडिएटर | |
|
ऑपरेटिंग |
संचालन के अवसर | धूल, तेल, जंग गैस से बचने की कोशिश करें |
| ऑपरेटिंग तापमान | 0 ~ 50 ℃ | |
| ऑपरेटिंग आर्द्रता | 40 ~ 90% आरएच | |
| कंपन | 5.9 मीटर/सेक (अधिकतम) | |
| भंडारण तापमान | -20 ℃ ~ 65 ℃ | |
| वज़न | लगभग 300g | |
हम मोटर की गुणवत्ता, बेहतर प्रदर्शन, लंबे जीवन का उपयोग सुनिश्चित करने के लिए उच्च गुणवत्ता वाले कच्चे माल का उपयोग करते हैं:
अनुप्रयोग:
स्टेपर मोटर व्यापक रूप से उत्कीर्णन मशीन, कपड़ा मशीन, 3 डी प्रिंटर, चिकित्सा उपकरण, मंच प्रकाश उपकरण, रोबोट, सीएनसी, संगीत फव्वारा, और अन्य औद्योगिक स्वचालित उपकरण में लागू होते हैं।
