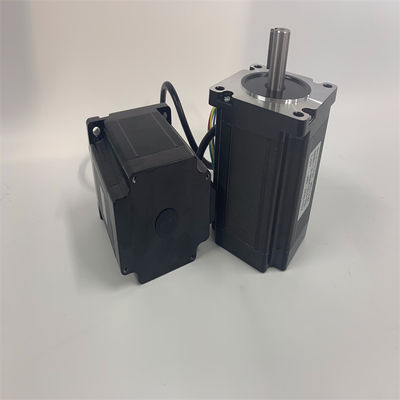

सीएनसी रूट मशीन प्रयुक्त 4.5nm Nema 34 स्टेपर मोटर 2 चरण हाइब्रिड स्टेपर मोटर
Changzhou Jinsanshi Mechatronics Co. Ltd. Changzhou शहर, Jiangsu प्रांत, चीन में स्थित है।हम एक व्यापक कंपनी हैं जो मोटर्स और ड्राइवरों के उत्पादन और शोध में माहिर हैं।हमारे मुख्य उत्पादों में हाइब्रिड स्टेप मोटर, और स्टेप ड्राइवर, स्टेप सर्वो मोटर और ड्राइवर, इंटीग्रेटेड स्टेप सर्वो मोटर, लीनियर स्टेपर मोटर, गियर वाली स्टेपर मोटर, ब्रेक के साथ स्टेपर मोटर, ब्रशलेस डीसी मोटर शामिल हैं।और हम हमेशा नए उत्पादों पर शोध और विकास कर रहे हैं।
हमारे उत्पादों को व्यापक रूप से उत्कीर्णन मशीन, कटिंग प्लॉटर, टेक्सटाइल मशीन, 3 डी प्रिंटर, चिकित्सा उपकरण, स्टेज लाइट उपकरण, रोबोट, सीएनसी, संगीत फव्वारा, और अन्य औद्योगिक स्वचालित उपकरण में लागू किया जाता है।
सामान्य विशिष्टता
| चरण कोण | 1.8° |
| तापमान बढ़ना | 80 ℃ अधिकतम |
| परिवेश का तापमान | -20 ℃ अधिकतम∼+50℃ |
| इन्सुलेशन प्रतिरोध | १०० मीटर (मिनट, ५०० वीडीसी) |
| ढांकता हुआ ताकत | 1 मिनट के लिए 500VAC |
| दस्ता रेडियल प्ले | 0.02 मैक्स (450 ग्राम-लोड) |
| दस्ता अक्षीय प्ले | 0.08 मैक्स (450 ग्राम-लोड) |
| मैक्स।रेडियल बल | 220N (निकला हुआ किनारा से 20 मिमी) |
| मैक्स।एशियाई बल | 60एन |
विद्युत विशिष्टता:
| मॉडल नं | चरण कोण () | रेटेड वोल्टेज (वी) | रेटेड वर्तमान (ए) | चरण प्रतिरोध () | चरण अधिष्ठापन (एमएच) | होल्डिंग टॉर्क (Kg.cm) | डिटेंट टॉर्क (g.cm मैक्स) | रोटर जड़ता (g.cm) | मोटर की लंबाई (मिमी) | लीड नंबर | मोटर वजन (किलो) |
| 86HS65-3004 | १.८ | 3.3 | 3 | १.१ | 6.5 | 28 | 800 | 1000 | 65 | 4 | १.७ |
| 86HS68-4004 | १.८ | 1.3 | 4 | 0.33 | 1.6 | 35 | 1000 | १२०० | ६८ | 4 | १.७ |
| 86HS78-4004 | १.८ | 1.5 | 4 | 0.38 | 2.5 | 35 | १२०० | 1400 | ७८ | 4 | २.३ |
| 87HS78-4204 | १.८ | 1.9 | 4.2 | 0.45 | 4 | 45 | १२०० | 1400 | ७८ | 4 | २.३ |
| 87HS78-6008 | १.८ | 3 | 6 | 0.5 | 4 | 45 | १२०० | 1400 | ७८ | 8 | २.३ |
| 86HS82-4504 | १.८ | १.४ | 4.5 | 0.32 | 2.8 | 45 | १३०० | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | १.८ | 2 | 5.6 | 0.35 | 3 | 50 | १३०० | 1500 | 82 | 8 | 2.5 |
(इकाई = मिमी)
आयाम: वायरिंग आरेख:
L1 और L2 को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
